Как выполнить монтаж инфракрасного теплого пола на балконе с помощью пленочных инфракрасных обогревателей.

Оборудование для инфракрасного подогрева пола на балконе

Отделку пола делают одновременно с утеплением и отделкой всего балкона. В данном примере пол уже имеет гидроизоляционное покрытие, выложен керамической плиткой и выровнен по-горизонтали. Поэтому выставить обрешетку по уровню будет легко.

В качестве утеплителя будем использовать разновидность ЭППС – пеноплекс толщиной 5 см. Он обеспечит хорошую термоизоляцию и не даст проникать холоду чере бетонную плиту, а теплу от инфракрасного обогрева не даст нагревать ту же плиту.

Так как будут использоваться пленочные инфракрасные обогреватели, то подготовьте для них утеплительную отражающую подложку. В нашем примере мы используем пенофол толщиной 3 мм.

Порядок работ по утеплению пола на балконе

Все работы выполняйте в следующей последовательности:

  1. Если пол уже готов к работе, то подготовьте все необходимые материалы и оборудование.
  2. Начните с монтажа каркаса. Его нужно сделать 2-ярусным – снизу уложите поперечные опорные брусья, а поверх (перпендикулярно) – брусья в три ряда (два вдоль стен и один в центре). Так как пол уже выровнен, то чтобы не нарушать ровность покрытия используйте качественный брус с идеально подогнанными размерами с сечением 5*5 см.
  3. Сначала нарежьте поперечные брусья по ширине балкона минус 10 см для просвета с каждой стороны около 5 см от стен. Подготовленные брусья разложите параллельно друг другу с шагом около 50 см. Идеальная точность в соблюдении прямых углов здесь не нужна, но для удобства воспользуйтесь угольником. Если у балкона сложная планировка, то при раскладке добавьте брусья на поворотах.
  4. После раскладывания поперечных балок нарежьте и уложите под углом к ним в 90° продольные брусья. Крайние брусья укладывайте на расстоянии около 5 см от стен. Теперь прикрепите продольные брусья к поперечным при помощи саморезов.
  5. Получившийся каркас уже имеет целостность, но еще не зафиксирован к полу. Это необходимо сделать далее. Высверлите через брусья в полу отверстия для монтажа распорных анкерных креплений. Они должны быть на каждой противоположной стороне. Забейте анкера в подготовленные отверстия, а затем затяните, чтобы надежно закрепить каркас к бетонной плите.

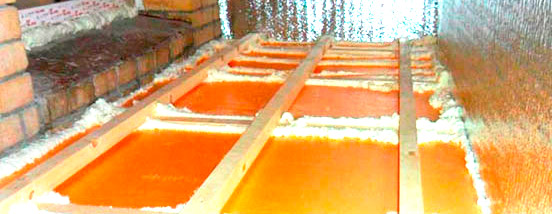

  6. Каркас готов. Теперь можете начинать устанавливать утепление. Нарежьте пеноплекс на фрагменты, учитывая размеры, для укладки на нижние брусья. Не пытайтесь добиться плотного прилегания утеплителя к брусьям – это невозможно. Наоборот, оставляйте зазоры около 0,5-0,7 см.
  7. Заполните утеплителем все промежутки между самими брусьями и между брусьями и стенами. Старайтесь грамотно разрезать материал, чтобы все обрезки можно было использовать. Все зазоры заполните монтажной пеной для полной герметичности покрытия. Дождитесь, пока пена высохнет, и срежьте все лишнее.
  8. Теперь очередь фанерного покрытия. Вам понадобится фанера толщиной 1,5-2 см. Вырежьте фрагменты нужного размера. Разложите фанеру по брусьям, подгоните их друг к другу, а затем прикрепите к брусьям при помощи саморезов через каждые 15 см. Саморезы вкручивайте плотнее, чтобы их шляпки вошли в фанеру на 1 мм.
  9. На этом основание с утеплением готово. Теперь очередь инфракрасного обогрева. Застелите пол слоем пенофола, фольгой вверх. Края пенофола приклейте двусторонним скотчем. Если используете несколько полотен, то соедините их встык, а швы проклейте фольгированным скотчем. Раскатайте по длине инфракрасные пленочные нагреватели.
  10. При стандартной ширине балкона вам потребуется два полотна нагревателей. Зафиксируйте их между собой и по краям при помощи скотча. Ни в коем случае не накладывайте полотна друг на друга. Далее заизолируйте незадействованные концы токопроводящих шин. Протяните провода и установите термодатчик и сигнальный кабель. Соедините все кабели по схеме. Подключите провода на клеммы блока управления-термостата. Сам блок установите в заранее предусмотренное легкодоступное место.
  11. Сделайте пробный запуск системы обогрева на несколько секунд. Убедитесь что все хорошо работает и отключите питание. Полноценно включить обогрев можно только после монтажа финишного покрытия.
  12. Пленочные инфракрасные обогреватели безопасны, но все же в них используется напряжение 220 В. Поэтому лучше подстраховаться и уложить слой гидроизоляции в виде полиэтиленовой пленки толщиной около 200 мкм. Расстелите ее по всему полу, а лишнее обрежьте. Герметичность должна быть максимальной, поэтому приклейте пленку к стенам водостойким скотчем, чтобы не было просветов. Если используете насколько фрагментов пленки, то уложите их внахлест на 20 см, а швы проклейте водостойким скотчем.
  13. Поверх пленки уложите декоративное покрытие, например ламинат. В результате вы получите красивый пол с надежной термоизоляцией. Осталось завершить отделку стен и установить плинтуса.

Конечно, мы рассмотрели процесс монтажа инфракрасного пола только поверхностно. На самом деле есть множество различных нюансов, которые нужно учесть, но для этого есть отдельные публикации.

Подробнее про утепление пола на балконе можно прочитать на сайте: http://beztehnika.ru/remont/otdelka-balkona/161-kak-pravilno-uteplit-pol-na-balkone.html.
